L’installation d’un contacteur jour/nuit en triphasé permet de profiter des tarifs heures creuses pour alimenter des équipements énergivores comme le chauffe-eau ou le chauffage électrique. Cette opération, bien que technique, reste accessible si vous respectez une méthodologie rigoureuse et les normes de sécurité.
Comprendre le principe du contacteur jour/nuit triphasé
Un contacteur jour/nuit triphasé est un relais automatique qui bascule selon les plages horaires définies par votre fournisseur d’électricité. Contrairement au monophasé qui utilise une seule phase, le système triphasé nécessite la gestion de trois phases (L1, L2, L3) plus le neutre (N).
Sur un compteur Linky, le signal heures creuses est délivré par un relais interne exposé sur deux bornes dédiées, repérées C1 et C2. Ce relais se ferme pendant les heures creuses (fournissant un signal basse puissance, environ 230V mais quelques milliampères seulement) et s’ouvre pendant les heures pleines. C’est ce signal, et non une alimentation de puissance, qui pilote la bobine du contacteur dans votre tableau.
Cette installation convient particulièrement aux habitations équipées d’un abonnement triphasé, souvent les maisons individuelles avec des besoins électriques importants ou situées en zone rurale.
Schéma de câblage du contacteur jour/nuit triphasé

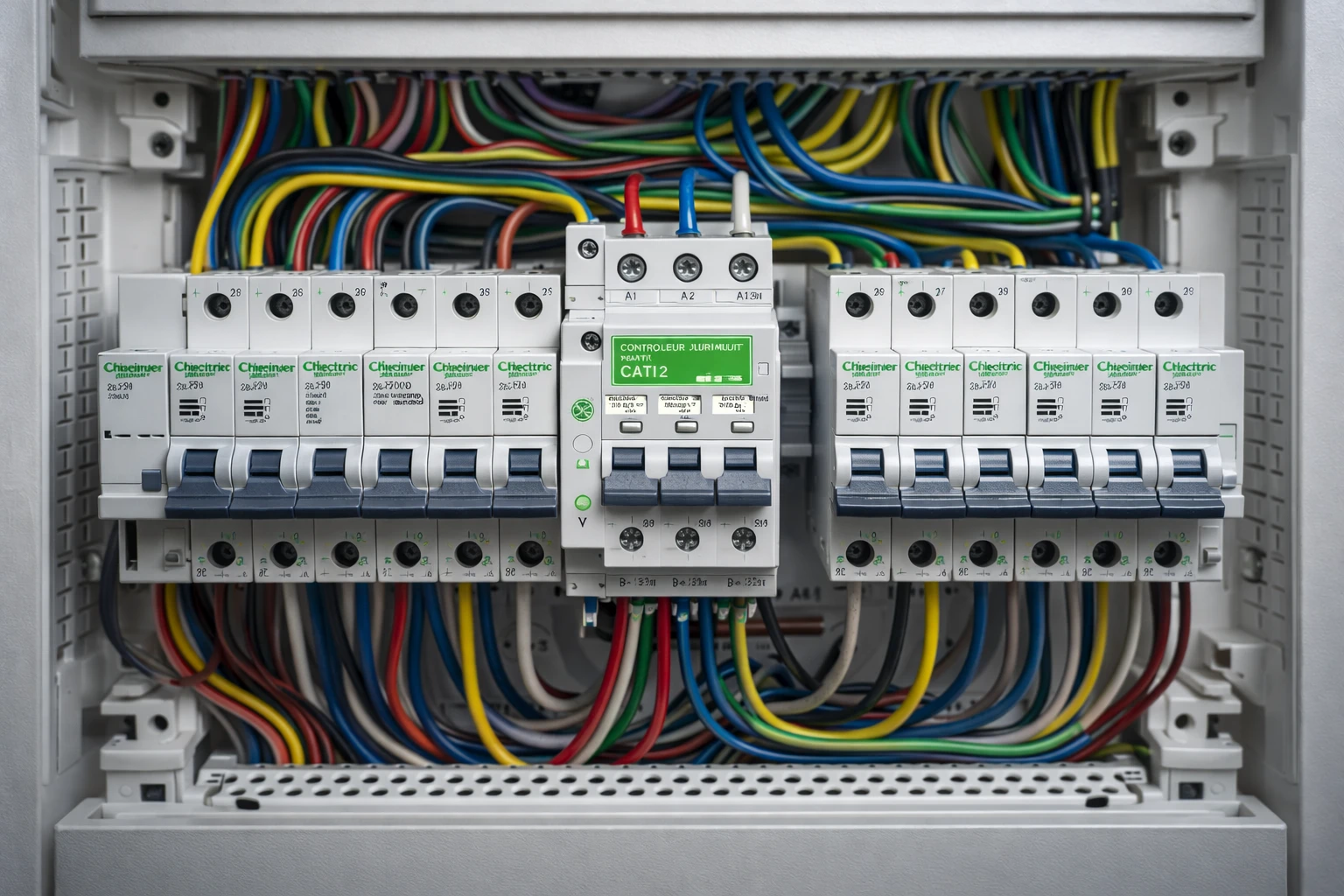

Le raccordement s’organise selon une logique précise dans votre tableau électrique. Voici l’architecture du branchement :
Alimentation en amont du contacteur :
- Borne 1 : Phase L1 (noir ou marron)
- Borne 3 : Phase L2 (noir ou marron)
- Borne 5 : Phase L3 (noir ou marron)
- Borne N : Neutre (bleu)
Sorties vers les circuits commandés :
- Borne 2 : Départ L1 vers équipement
- Borne 4 : Départ L2 vers équipement
- Borne 6 : Départ L3 vers équipement
- Borne N : Départ neutre vers équipement
Raccordement de la bobine de commande :
- Borne A1 : reliée à la borne C1 du Linky, en passant impérativement par un disjoncteur 2A dédié
- Borne A2 : Neutre
Le disjoncteur 2A sur le fil pilote n’est pas optionnel. Il protège le relais interne du compteur Linky : en cas de défaut ou de court-circuit sur le circuit de commande, ce disjoncteur coupe avant que le contact C1/C2 du compteur ne soit endommagé. Sans cette protection, un défaut d’isolement peut griller le relais interne du Linky, une panne qui nécessite alors l’intervention d’Enedis pour remplacer le compteur.
Le respect de cette configuration garantit un fonctionnement optimal et sécurisé. Les bornes numérotées correspondent aux contacts de puissance, tandis que A1 et A2 concernent la commande.
Équipement nécessaire pour l’installation
Avant de débuter, rassemblez le matériel suivant :
Composants électriques :
- Contacteur jour/nuit triphasé 20A ou 25A selon puissance
- Disjoncteur tétrapolaire (3P+N) de calibre adapté pour la puissance
- Disjoncteur 2A dédié pour le circuit de commande (fil pilote)
- Câbles rigides 2,5 mm² pour les circuits de puissance
- Câble 1,5 mm² pour la bobine de commande
- Disjoncteur différentiel 30mA tétrapolaire
Outillage de sécurité :
- Multimètre ou VAT (Vérificateur d’Absence de Tension)
- Tournevis isolés 1000V
- Pince à dénuder calibrée
- Pince à sertir pour embouts
Accessoires :
- Embouts de câblage ferrules
- Peigne de raccordement triphasé
- Repères d’identification de circuits
- Gaines thermorétractables
La qualité des composants choisis influence directement la fiabilité et la longévité de votre installation. Privilégiez des marques reconnues (Schneider Electric, Legrand, Hager).
Étapes d’installation détaillées
1. Sécurisation de la zone de travail
Impératif sécurité : avant toute intervention, coupez le disjoncteur général et condamnez-le avec un cadenas. Vérifiez l’absence de tension avec un VAT sur toutes les phases et le neutre. Ne faites jamais confiance à un simple témoin lumineux.
Dégagez l’espace autour du tableau électrique et prévoyez un éclairage d’appoint autonome. Portez des gants isolants et des lunettes de protection.
2. Positionnement du contacteur dans le tableau
Identifiez un emplacement central sur le rail DIN, à proximité du disjoncteur qui protégera le circuit. Clipsez fermement le contacteur en vérifiant sa stabilité. Laissez 20 mm d’espace de chaque côté pour la ventilation et l’accessibilité des bornes.
Le contacteur doit être positionné verticalement, jamais incliné, pour garantir le bon fonctionnement mécanique des contacts.
3. Raccordement des phases d’alimentation

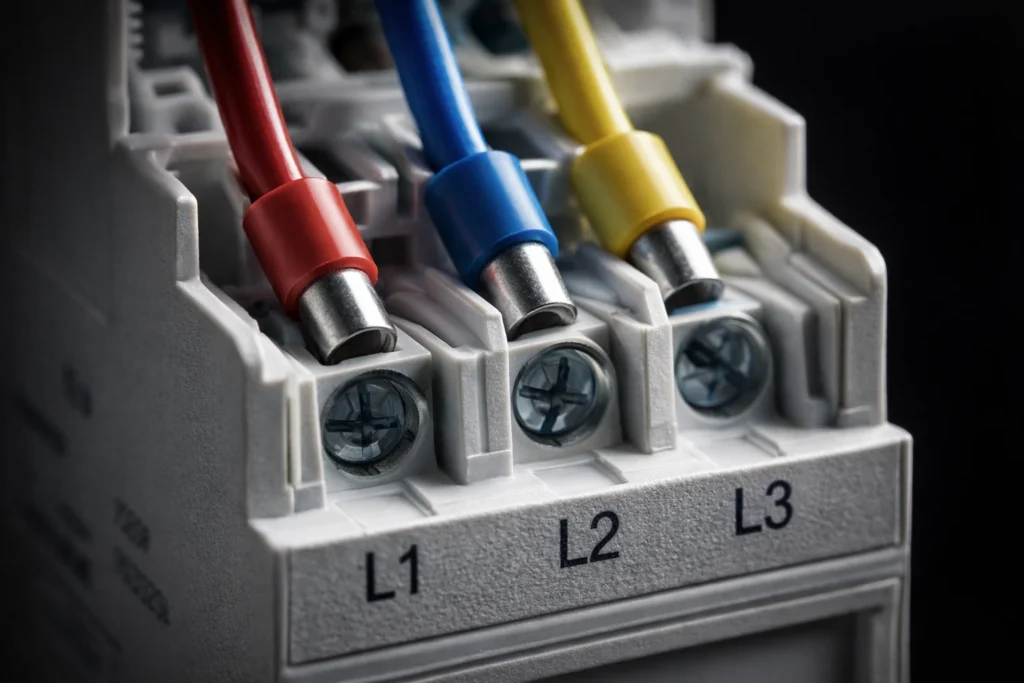

Dénudez les conducteurs sur 10 à 12 mm selon les indications du fabricant. Sertissez systématiquement des embouts ferrules sur les fils souples.
Introduisez les trois phases dans les bornes amont (1, 3, 5) en respectant l’ordre et les couleurs. Serrez au couple recommandé par la notice du fabricant (généralement autour de 2,5 Nm, à vérifier sur votre modèle précis) avec un tournevis dynamométrique. Un serrage insuffisant provoque des échauffements, un serrage excessif endommage les bornes.
Raccordez le neutre sur la borne N dédiée avec la même rigueur.
4. Câblage des sorties vers le chauffe-eau
Préparez quatre conducteurs (trois phases + neutre) de même section que l’alimentation. Raccordez-les aux bornes aval du contacteur (2, 4, 6, N).
Ces câbles rejoindront ensuite le disjoncteur de protection du chauffe-eau (généralement 20A tétrapolaire), puis l’appareil lui-même. Respectez impérativement les codes couleurs pour faciliter la maintenance future.
5. Branchement de la bobine de commande
C’est la partie la plus sensible du montage. Installez d’abord le disjoncteur 2A dédié sur le rail DIN, en aval de la borne C1 du Linky. Reliez la sortie de ce disjoncteur 2A à la borne A1 de la bobine du contacteur. Connectez un neutre à la borne A2. La section 1,5 mm² suffit pour cette alimentation de commande.
Ne raccordez jamais un appareil directement sur les bornes C1/C2 du Linky : ces bornes ne délivrent qu’un signal de commande basse puissance, jamais une alimentation directe. Y brancher un appareil énergivore grillerait le relais interne du compteur en quelques secondes.
Certains modèles de contacteur proposent une commutation automatique/forcé/arrêt via un sélecteur. Positionnez-le sur « auto » pour un fonctionnement classique.
Vérifications indispensables avant mise en service
Contrôles visuels
Inspectez minutieusement chaque connexion. Aucun brin de cuivre ne doit dépasser des bornes. Vérifiez l’absence de courbures excessives sur les câbles, la présence du disjoncteur 2A sur le circuit de commande, et l’identification correcte de chaque circuit.
Tests électriques méthodiques

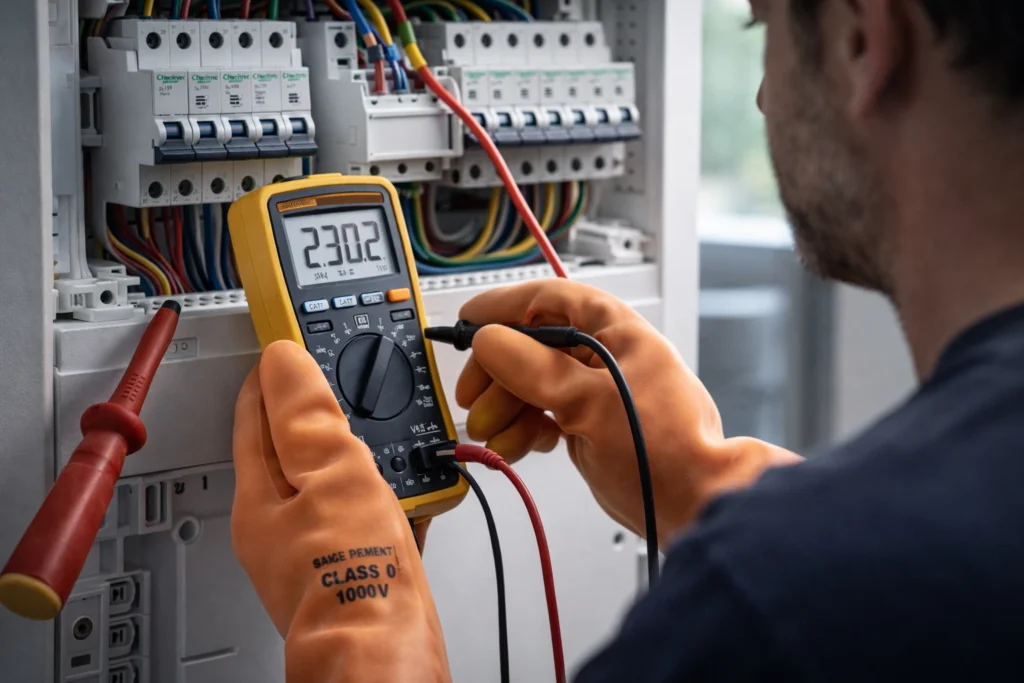

Remettez le disjoncteur général sous tension. Avec le multimètre :
- Mesurez la tension entre L1-L2 : environ 400V
- Mesurez L1-N, L2-N, L3-N : environ 230V chacune
- Vérifiez la présence du signal heures creuses entre C1 et C2 du Linky (fermeture du contact en période creuse), puis sur A1 après le disjoncteur 2A
Testez le différentiel en appuyant sur le bouton test. Il doit déclencher instantanément.
Validation fonctionnelle
Forcez manuellement le contacteur en position marche (si votre modèle le permet). Vous devez entendre un « clac » caractéristique de la fermeture des contacts. Le chauffe-eau doit s’alimenter.
Attendez la prochaine plage heures creuses pour vérifier la commutation automatique. Le contacteur doit s’enclencher sans intervention manuelle. Vous pouvez aussi solliciter un test forcé HC/HP depuis votre espace client Enedis pour valider l’installation sans attendre la nuit.
Paramétrage et optimisation
La plupart des contacteurs modernes ne nécessitent aucun paramétrage : ils réagissent automatiquement au signal du compteur. Néanmoins, vérifiez que vos plages horaires correspondent bien à votre contrat.
Pour un chauffe-eau, prévoyez une capacité suffisante pour chauffer l’eau pendant les 8 heures creuses typiques (généralement entre 22h et 6h, variable selon les zones et les contrats).
Si vous souhaitez forcer la chauffe en dehors des heures creuses occasionnellement, positionnez le sélecteur sur « I » (marche forcée). N’oubliez pas de revenir en mode automatique ensuite.
Conformité avec la norme NF C 15-100
Votre installation doit respecter plusieurs exigences réglementaires :
- Protection différentielle 30mA obligatoire
- Section des conducteurs adaptée : 2,5 mm² minimum pour 20A
- Disjoncteur 2A obligatoire sur le circuit de commande, pour protéger le relais du compteur
- Dispositif de coupure clairement identifié et accessible
- Repérage des circuits par étiquettes durables
- Indices de protection IP adaptés à l’environnement
Pour une installation triphasée domestique, un Consuel (attestation de conformité) peut être exigé, notamment en cas de rénovation lourde ou de construction neuve.
Maintenance préventive recommandée
Tous les 6 mois :
- Inspection visuelle des connexions
- Vérification de l’absence de traces de surchauffe
Annuellement :
- Contrôle du serrage des bornes
- Test du disjoncteur différentiel
- Nettoyage doux du tableau (aspiration de la poussière)
Tous les 2 ans :
- Vérification de la commutation automatique
- Test de charge des circuits commandés
Un contacteur bien installé et entretenu dure généralement plusieurs années sans intervention, la durée de vie exacte dépendant du modèle et de la fréquence de commutation.
Dépannage des problèmes courants
Le contacteur ne s’enclenche jamais :
- Vérifiez la présence du signal heures creuses sur C1/C2 puis sur A1
- Contrôlez que votre contrat inclut l’option heures creuses
- Vérifiez que le disjoncteur 2A n’a pas disjoncté
- Testez la bobine en appliquant directement 230V entre A1 et A2 (contacteur débranché du Linky)
Le contacteur reste enclenché en permanence :
- Vérifiez le positionnement du sélecteur (doit être sur « auto »)
- Contrôlez l’absence de soudure des contacts (contacteur défectueux)
Déclenchements intempestifs du différentiel :
- Recherchez un défaut d’isolement sur le chauffe-eau
- Vérifiez l’absence d’humidité dans les connexions
Quand faire appel à un professionnel ?
Bien que ce guide détaille la procédure complète, l’intervention sur une installation triphasée présente des risques électriques réels. Faites appel à un électricien certifié si :
- Vous n’avez jamais travaillé sur un tableau électrique
- Votre installation triphasée est ancienne (avant les années 1990)
- Vous constatez des anomalies (disjonctions fréquentes, odeurs)
- Vous souhaitez obtenir une attestation de conformité Consuel
Un professionnel dispose des équipements de sécurité adaptés et de l’assurance décennale couvrant son intervention.
Le branchement d’un contacteur jour/nuit triphasé peut réduire sensiblement la facture d’eau chaude, l’ampleur de l’économie dépendant fortement de votre consommation réelle, du différentiel tarifaire HP/HC de votre contrat, et du prix de l’électricité en vigueur. Avec un coût d’installation généralement inférieur à 200€ en autoconstruction (hors intervention d’un professionnel), l’amortissement intervient en général assez rapidement pour un foyer équipé d’un chauffe-eau électrique classique.
