La prise de terre offre au courant de fuite un chemin vers le sol, plus facile à emprunter que votre corps. Sans elle, toucher un appareil dont l’isolation est défaillante peut être mortel. Avec elle, le courant part dans le sol et le différentiel coupe l’alimentation en une fraction de seconde.
C’est le dispositif de sécurité le plus fondamental d’une installation électrique — et celui qu’on oublie le plus, parce qu’il est invisible.
Comment ça marche concrètement
Prenons un cas réel : le fil de phase à l’intérieur de votre lave-linge se dénude et touche la carcasse métallique. La carcasse est maintenant sous tension.
- Sans prise de terre : rien ne se passe… jusqu’à ce que vous touchiez la machine. Le courant traverse alors votre corps pour rejoindre le sol. Vous êtes le conducteur.
- Avec prise de terre : le courant part immédiatement par le fil vert-jaune vers le sol. Ce passage crée un déséquilibre que le différentiel détecte, et il coupe l’alimentation avant même que vous n’ayez touché quoi que ce soit.
C’est pour cette raison que la prise de terre et le différentiel forment un couple indissociable : la terre offre le chemin, le différentiel détecte et coupe. L’un sans l’autre perd l’essentiel de son efficacité.
Pourquoi 100 ohms, et pas un autre chiffre
La norme NF C 15-100 impose une résistance de prise de terre inférieure à 100 ohms en habitation. Ce chiffre n’est pas arbitraire, il découle d’un calcul simple :
- La tension limite de sécurité en milieu sec est de 50 volts
- Le disjoncteur de branchement en tête d’installation coupe à 500 mA (0,5 A)
- Loi d’Ohm : R = U / I = 50 / 0,5 = 100 ohms
Autrement dit : au-delà de 100 ohms, la tension sur les masses métalliques pourrait dépasser le seuil dangereux avant que la protection ne réagisse.
| Situation | Valeur de résistance |
|---|---|
| Maximum réglementaire (habitation) | 100 ohms |
| Valeur conseillée | Moins de 50 ohms |
| En présence d’un parafoudre | Moins de 10 ohms |
| Installations industrielles | Souvent 30 ohms ou moins |
Plus la valeur est basse, mieux c’est. Si le terrain ne permet pas d’atteindre une valeur satisfaisante (sol rocheux, sableux), la solution passe par des piquets supplémentaires interconnectés, ou par un différentiel de sensibilité plus fine.
Votre logement a-t-il la terre ? Les dates qui comptent
C’est la première question à se poser en rénovation, et l’année de construction donne une bonne indication :
- Avant 1969 : souvent aucune mise à la terre
- À partir de 1969 : mise à la terre partielle, limitée aux pièces d’eau
- À partir de 1991 : mise à la terre intégrale du logement
Le test visuel simple : regardez vos prises. Une prise avec terre comporte une broche métallique saillante au centre (ou deux clips latéraux selon le modèle). Si vos prises n’ont que deux trous sans aucun contact métallique, il n’y a pas de terre sur ce circuit.
Attention toutefois : une prise équipée d’une broche de terre ne garantit pas que le fil est réellement raccordé derrière. Des prises « fausse terre » existent, notamment après des travaux mal faits. Seule une mesure au telluromètre par un professionnel permet de vérifier réellement.

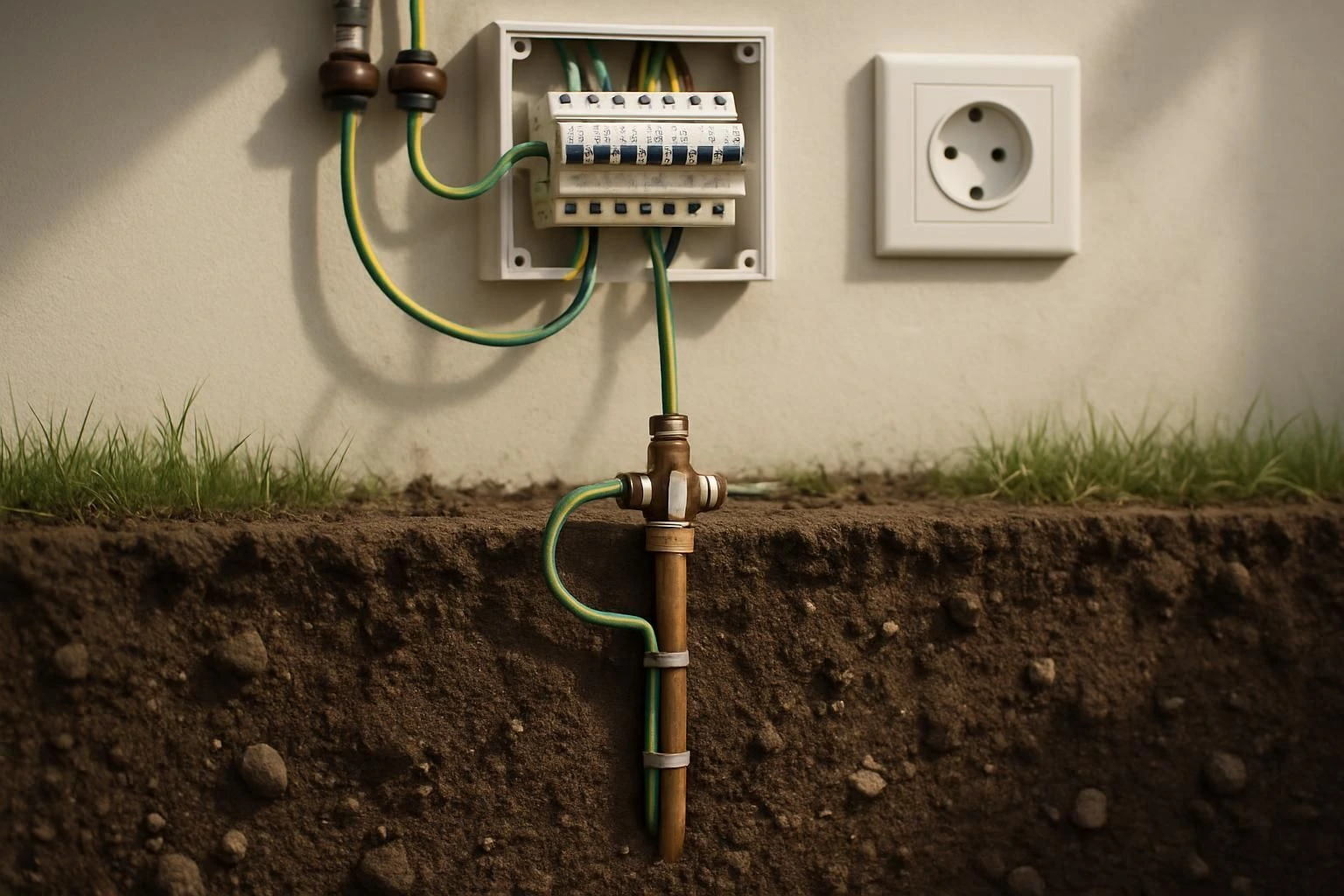

De quoi se compose une prise de terre

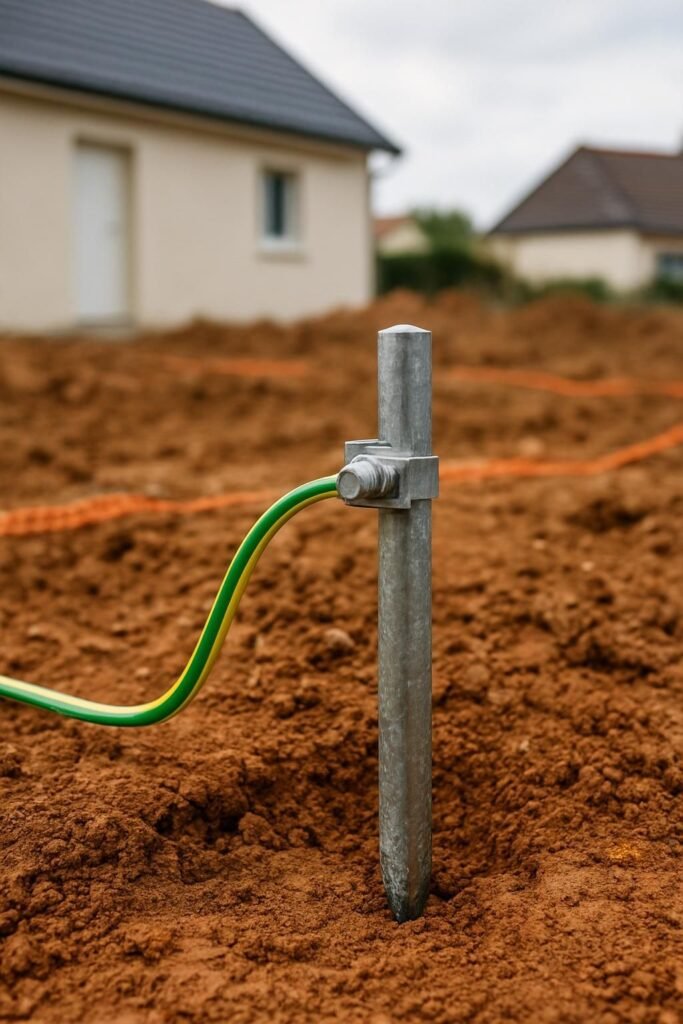

- L’électrode : piquet enfoncé verticalement, ou câble enterré horizontalement, ou boucle en fond de fouille coulée dans les fondations (la solution la plus performante, mais réservée au neuf)
- Le conducteur de terre : le câble vert-jaune qui relie l’électrode au tableau électrique
- La barrette de coupure : elle permet de déconnecter la terre pour la mesurer
- Le regard de visite : accès pour le contrôle périodique

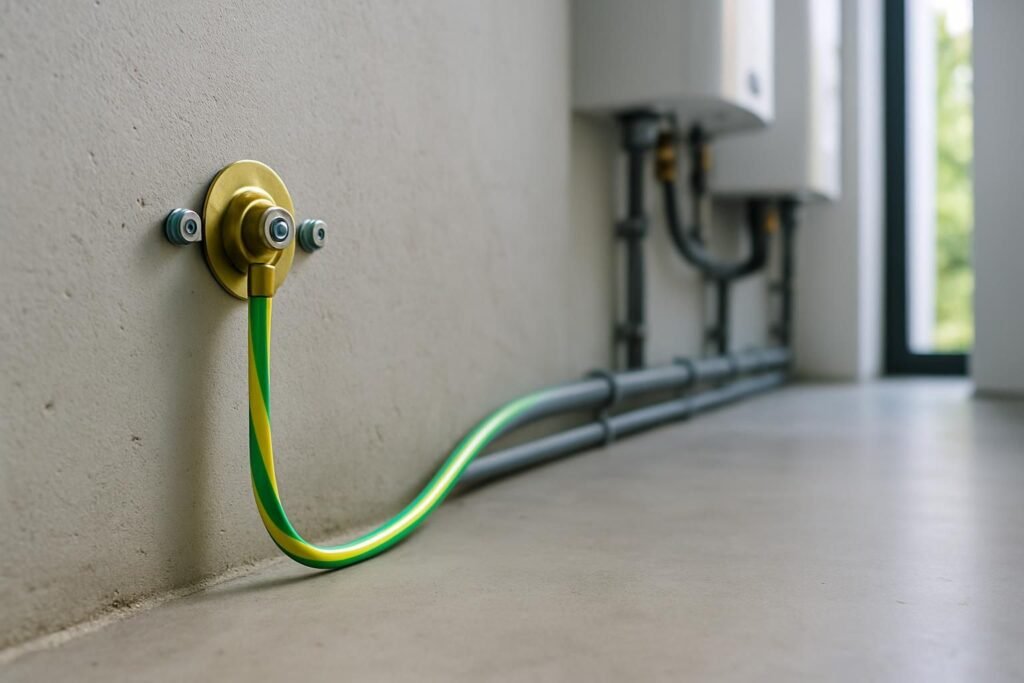

- Les liaisons équipotentielles : elles relient entre elles les masses métalliques d’une même pièce, obligatoires en salle de bains
Point important : la norme interdit d’utiliser les canalisations d’eau, un puits ou une rivière comme prise de terre. Ces éléments doivent au contraire être raccordés à la liaison équipotentielle, ce qui est l’inverse.
Le sol détermine l’efficacité
Un piquet identique n’aura pas du tout le même rendement selon le terrain. Un sol argileux, frais et humide conduit bien. Un sol sableux, rocheux ou très sec conduit mal.
C’est aussi pour cela que la résistance d’une prise de terre varie selon les saisons : elle se dégrade en période de sécheresse ou de gel. Une mesure faite en plein hiver sec ne reflète pas forcément la valeur du printemps. En terrain difficile, on multiplie les piquets en les interconnectant, ou on utilise des améliorateurs de conductivité.
Les signes d’une terre défaillante
- Le différentiel se déclenche sans raison apparente, ou de façon répétée
- Vous ressentez de légères décharges en touchant un appareil (lave-linge, four, robinetterie)
- Des appareils électroniques tombent en panne de façon inexpliquée
- Corrosion visible sur les connexions dans le regard de visite
Le moindre picotement au contact d’un appareil doit être pris au sérieux immédiatement : c’est le signe qu’un courant circule là où il ne devrait pas.
Ce qui doit être raccordé
Tous les appareils de classe I — ceux dotés d’une carcasse métallique accessible — doivent être reliés à la terre : lave-linge, lave-vaisselle, four, réfrigérateur, sèche-linge, chauffe-eau.
Les appareils de classe II, reconnaissables au symbole des deux carrés emboîtés, disposent d’une double isolation et n’ont pas besoin de terre. C’est le cas de nombreux petits appareils et outils électroportatifs.
En salle de bains, la protection va plus loin : tous les circuits doivent être protégés par un différentiel 30 mA, et une liaison équipotentielle locale doit relier canalisations et masses métalliques. Les règles de répartition des prises par circuit s’appliquent en complément.
Rénover sans tout refaire
Si votre logement ancien n’a pas de terre, sachez qu’il n’est pas toujours nécessaire de refaire toute l’installation. La création d’une prise de terre (piquet, conducteur, raccordement au tableau) est un chantier ciblé, souvent réalisable sans casser tous les murs.
En revanche, dès que vous modifiez ou ajoutez un circuit, la mise à la terre devient obligatoire sur la partie concernée. Un différentiel 30 mA seul, sans terre, constitue une mesure de sécurité compensatoire dans certains cas de mise en sécurité, mais ne remplace pas une véritable mise à la terre. Ce type d’arbitrage relève de l’expertise d’un électricien qualifié, seul habilité à mesurer la résistance et valider la conformité.
Ce qu’il faut retenir
- La terre offre au courant de défaut un chemin vers le sol, à la place de votre corps
- Terre et différentiel fonctionnent en binôme : l’un sans l’autre perd son efficacité
- Maximum réglementaire : 100 ohms (50 V ÷ 500 mA), l’idéal étant nettement en dessous
- Avant 1969 : souvent pas de terre. Après 1991 : mise à la terre intégrale
- Interdiction d’utiliser une canalisation d’eau comme prise de terre
- Une décharge ressentie au contact d’un appareil impose un diagnostic immédiat
Quelle est la résistance maximale d’une prise de terre ?
La norme NF C 15-100 impose une résistance inférieure à 100 ohms en habitation. Ce chiffre découle de la loi d’Ohm : 50 volts (tension limite de sécurité) divisés par 500 mA (seuil du disjoncteur de branchement) donnent 100 ohms. Une valeur inférieure à 50 ohms est conseillée, et inférieure à 10 ohms en présence d’un parafoudre.
Comment savoir si mon logement a une prise de terre ?
Regardez vos prises : une prise avec terre comporte une broche métallique saillante ou deux clips latéraux. Côté dates, les logements d’avant 1969 en sont souvent dépourvus, ceux construits à partir de 1969 disposent d’une mise à la terre partielle (pièces d’eau), et ceux d’après 1991 d’une mise à la terre intégrale. Seule une mesure au telluromètre confirme que le raccordement est réellement effectif.
Le différentiel suffit-il sans prise de terre ?
Non. La terre et le différentiel fonctionnent ensemble : la terre offre au courant de défaut un chemin vers le sol, et c’est ce passage que le différentiel détecte pour couper l’alimentation. Sans terre, le différentiel ne se déclenchera qu’au moment où une personne touchera l’appareil et deviendra elle-même le chemin de fuite.
Peut-on utiliser une canalisation d’eau comme prise de terre ?
Non, la norme l’interdit formellement, tout comme l’utilisation d’un puits ou d’un cours d’eau. Les canalisations métalliques doivent au contraire être raccordées à la liaison équipotentielle, ce qui est la démarche inverse.
Quels appareils doivent être raccordés à la terre ?
Tous les appareils de classe I, c’est-à-dire ceux dont la carcasse métallique est accessible : lave-linge, lave-vaisselle, four, réfrigérateur, chauffe-eau. Les appareils de classe II, identifiables au symbole des deux carrés emboîtés, disposent d’une double isolation et n’en ont pas besoin.
La résistance de la terre peut-elle varier dans le temps ?
Oui. Elle se dégrade en période de sécheresse ou de gel, car la conductivité du sol diminue. Une mesure effectuée en hiver sec peut donner une valeur sensiblement différente de celle du printemps, d’où l’intérêt d’un contrôle périodique.
